緊湊型AFM36系列 SSI
法蘭?36mm的緊湊型編碼器，可適應狹小空間安裝
SSI 同步串行接口， 格雷碼和二進制碼可選
多圈絕對值采用國際領先的齒輪組設計
零點設置和計數方向設置功能
SSI 同步串行接口， 格雷碼和二進制碼可選
多圈絕對值采用國際領先的齒輪組設計
零點設置和計數方向設置功能
所屬分類：
絕對值編碼器
- 產品描述
- 參數
- 配件
- 圖紙
- 常用型號
- 相關視頻
-
- 商品名稱: 緊湊型AFM36系列 SSI
- 圈 數: 4096圈
- 產品尺寸: 外徑?36mm
- 分辨率: 4096 x 8192
- 安裝方式: 實心軸?06mm，?08mm，?10mm；盲孔?06mm，?08mm，?10mm
- 通訊類型: SSI
法蘭?36mm的緊湊型編碼器，可適應狹小空間安裝<br> SSI 同步串行接口， 格雷碼和二進制碼可選<br> 多圈絕對值采用國際領先的齒輪組設計<br> 零點設置和計數方向設置功能<br>
主要特點：
? 法蘭Ø36mm的緊湊型編碼器，可適應狹小空間安裝? SSI 同步串行接口，格雷碼和二進制碼可選? 多圈絕對值采用國際領先的齒輪組設計? 零點設置和計數方向設置功能應用范圍：
• 速度傳感、角度、距離、軌跡、傾斜• 工程車輛，掃地機，AGV，雷達角度測量• 物流倉儲設備,汽車生產設備，自動化流水線設備• 太陽能發電追日系統反饋• 非防爆環境下使用
機械數據： 符合標準： 材料
外殼：鋁外殼 CE認證 有 法蘭：鋁法蘭 發射干擾 EN61000-6-4 軸： 不銹鋼 抗干擾 EN61000-6-2 軸負載
軸向：最大30N 符合ISO9001:2015質量管理體系要求 徑向：最大50N 防護等級 IP66 啟動轉矩 25℃時 ≤0.5Nm 最高轉速 6000RPM 沖擊 ≤ 100g ,3ms 震動 ≤ 10g （10Hz—2000Hz） 重量 ≈220g 工作溫度 -40℃—+80℃ 存儲溫度 -40℃—+85℃ 電氣數據： 接口類型 SSI 輸出碼制 格雷碼 或 二進制碼 輸出電路 符合RS422的線路驅動器 時鐘頻率 100KHz — 1MHz 工作電壓 10-30VDC；極性保護 空載電流 ≤80mA 重復精度 ±1bit（實際精度和安裝精度、軸同心度有關） 單圈分辨率 ≤13位8192 多圈圈數 ≤12位4096圈 計數方向 可設置（出廠默認面對轉軸順時針數據增加） 外部置位 可設置,接通延時 ＞100ms -
-
-
附件（另售） 鋁合金聯軸器 不銹鋼聯軸器 彈簧鋼聯軸器 M12插頭
型號： AL1C-xx-xx AL4A-Bxx-xx AL3B-xx-xx C4T 適用系列： 軸徑6、8、10 軸徑6、8、10 軸徑6、8、10 M12插座 -
機械尺寸 夾緊法蘭（36xx） 徑向，電纜輸出 徑向，M12插座輸出
軸徑尺寸表 軸向，電纜輸出 軸向，M12插座輸出 D L H
6 11.5 5.5 8 15 7.5 10 20 9 夾緊法蘭（36xx） 徑向，電纜輸出 徑向，M12插座輸出
軸徑尺寸表 軸向，電纜輸出 軸向，M12插座輸出 D L H
6 11.5 5.5 8 15 7.5 10 20 9 夾緊法蘭（36xx） 徑向，電纜輸出 徑向，M12插座輸出
軸徑尺寸表 軸向，電纜輸出 軸向，M12插座輸出 D L H
6 11.5 5.5 8 15 7.5 10 20 9 -
選型說明：
產品詳情
主要特點：
? 法蘭Ø36mm的緊湊型編碼器，可適應狹小空間安裝
? SSI 同步串行接口，格雷碼和二進制碼可選
? 多圈絕對值采用國際領先的齒輪組設計
? 零點設置和計數方向設置功能
應用范圍：
• 速度傳感、角度、距離、軌跡、傾斜
• 工程車輛，掃地機，AGV，雷達角度測量
• 物流倉儲設備,汽車生產設備，自動化流水線設備
• 太陽能發電追日系統反饋
• 非防爆環境下使用
| 機械數據： | 符合標準： | |
|
材料 |
外殼：鋁外殼 | CE認證 有 |
| 法蘭：鋁法蘭 | 發射干擾 EN61000-6-4 | |
| 軸： 不銹鋼 | 抗干擾 EN61000-6-2 | |
| 軸負載 |
軸向：最大30N | 符合ISO9001:2015質量管理體系要求 |
| 徑向：最大50N | ||
| 防護等級 | IP66 | |
| 啟動轉矩 | 25℃時 ≤0.5Nm | |
| 最高轉速 | 6000RPM | |
| 沖擊 | ≤ 100g ,3ms | |
| 震動 | ≤ 10g （10Hz—2000Hz） | |
| 重量 | ≈220g | |
| 工作溫度 | -40℃—+80℃ | |
| 存儲溫度 | -40℃—+85℃ | |
| 電氣數據： | ||||
| 接口類型 | SSI | |||
| 輸出碼制 | 格雷碼 或 二進制碼 | |||
| 輸出電路 | 符合RS422的線路驅動器 | |||
| 時鐘頻率 | 100KHz — 1MHz | |||
| 工作電壓 | 10-30VDC；極性保護 | |||
| 空載電流 | ≤80mA | |||
| 重復精度 | ±1bit（實際精度和安裝精度、軸同心度有關） | |||
| 單圈分辨率 | ≤13位8192 | |||
| 多圈圈數 | ≤12位4096圈 | |||
| 計數方向 | 可設置（出廠默認面對轉軸順時針數據增加） | |||
| 外部置位 | 可設置,接通延時 ＞100ms | |||
配件
| 附件（另售） | |||
| 鋁合金聯軸器 | 不銹鋼聯軸器 | 彈簧鋼聯軸器 | M12插頭 |
|
|
|
|
| 型號： AL1C-xx-xx | AL4A-Bxx-xx | AL3B-xx-xx | C4T |
| 適用系列： 軸徑6、8、10 | 軸徑6、8、10 | 軸徑6、8、10 | M12插座 |
圖紙
| 機械尺寸 | ||||
| 夾緊法蘭（36xx） | 徑向，電纜輸出 | 徑向，M12插座輸出 | ||
|
||||
| 軸徑尺寸表 | 軸向，電纜輸出 | 軸向，M12插座輸出 | ||
| D L H | |
|||
| 6 11.5 5.5 | ||||
| 8 15 7.5 | ||||
| 10 20 9 | ||||
| 夾緊法蘭（36xx） | 徑向，電纜輸出 | 徑向，M12插座輸出 |
|
||
| 軸徑尺寸表 | 軸向，電纜輸出 | 軸向，M12插座輸出 |
| D L H | |
|
| 6 11.5 5.5 | ||
| 8 15 7.5 | ||
| 10 20 9 | ||
| 夾緊法蘭（36xx） | 徑向，電纜輸出 | 徑向，M12插座輸出 |
|
||
| 軸徑尺寸表 | 軸向，電纜輸出 | 軸向，M12插座輸出 |
| D L H | |
|
| 6 11.5 5.5 | ||
| 8 15 7.5 | ||
| 10 20 9 | ||
常用型號

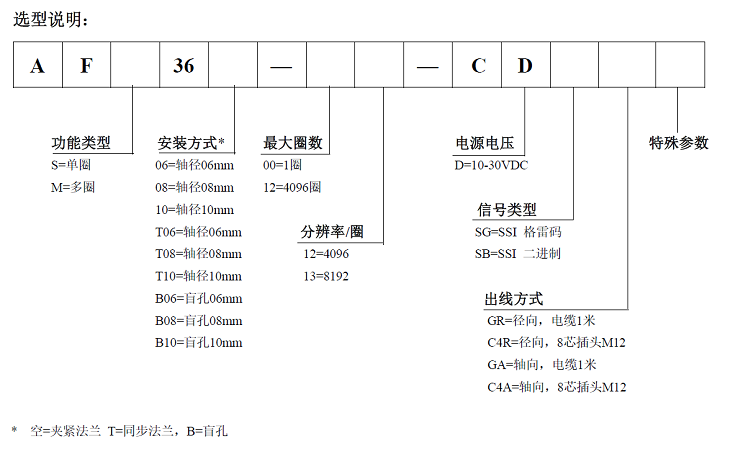

| 選型說明： |
|
|
