產品中心
系列：絕對值編碼器、增量型編碼器、超速開關、拉線編碼器、數顯儀表
AIS38，AIB38系列 增量編碼器
小體積，緊湊型，可適應狹小空間安裝
雙列精密軸承設計，適用高轉等環境
采用不易破碎碼盤，可靠性能強
所屬分類：
增量型編碼器
- 產品描述
- 參數
- 配件
- 圖紙
- 常用型號
- 相關視頻
-
- 商品名稱: AIS38，AIB38系列 增量編碼器
- 產品尺寸: Φ38mm
- 分辨率: 100, 200, 256 ，360, 400, 500，512, 1000，1024
- 通訊類型: RS422（兼容TTL）、推挽（兼容HTL）、NPN集電極開路
工業級編碼器,光學增量型編碼器<br> 小體積，緊湊型，可適應狹小空間安裝<br> 雙列精密軸承設計，適用高轉等環境<br> 采用不易破碎碼盤，可靠性能強
主要特點：
? 工業級編碼器,光學增量型編碼器
? 小體積，緊湊型，可適應狹小空間安裝
? 雙列精密軸承設計，適用高轉等環境
? 采用不易破碎碼盤，可靠性能強應用范圍：
• 速度傳感、角度、距離、軌跡、傾斜• 雙軸或多軸聯動測量反饋• 水利、包裝、造紙印刷、紡織機械• 港口起重運輸機械、醫藥及工廠自動化等• 非防爆環境下使用
機械數據： 符合標準： 材料
外殼：金屬外殼+粉末涂層 CE認證 有 法蘭：鋁法蘭 發射干擾 EN61000-6-4 軸： 不銹鋼（實心軸）; 銅（盲孔軸） 抗干擾 EN61000-6-2 軸負載
軸向：最大50N 符合ISO9001:2008質量管理體系要求 徑向：最大80N 防護等級 IP65 啟動轉矩 25℃時 ≤0.5Nm 最高轉速 6000RPM 沖擊 ≤ 50g ,6ms 震動 ≤ 10g （10Hz—2000Hz） 重量 ≈ 110g 實心軸系列 ≈ 140g 盲孔軸系列 工作溫度 -10℃—+75℃ 存儲溫度 -20℃—+75℃ 電氣數據： 輸出形式 推挽（兼容HTL） RS422（兼容TTL） NPN集電極開路 電源電壓 DC10-30V DC5V 或 DC10-30V DC10-30V 反極性保護 有 有 有 消耗電流(空載) ≤80mA ≤80mA ≤80mA 負載電流(每通道) ≤60mA ≤60mA ≤60mA 響應頻率 ≤120KHz ≤120KHz ≤120KHz 上升沿時間(Tr) ≤200nS ≤200nS / 下升沿時間(Tf) ≤200nS ≤200nS / 信號高電平 ≥Vcc x 70% ≥2.5VDC / 信號低電平 ≤0.5VDC ≤0.5VDC / -
-
-
附件（另售） 名稱 鋁合金聯軸器（另售） 彈簧鋼聯軸器（另售） 示意圖
型號 AL1A-xx-xx（長度24） AL3A-xx-xx（長度35） AL3C-xx-xx（長度26） 適用系列 3806和38T06 3806和38T06 -
機械尺寸 夾緊法蘭（AIS3806） 徑向電纜（GR） 軸向電纜（GA）
同步法蘭（AIS38T06） 徑向電纜（GR） 軸向電纜（GA）
盲孔（AIB38） 徑向電纜（GR） 軸向電纜（GA）
-
選型說明： 實心軸：
盲孔軸：
產品詳情
主要特點：
? 工業級編碼器,光學增量型編碼器
? 小體積，緊湊型，可適應狹小空間安裝
? 雙列精密軸承設計，適用高轉等環境
? 采用不易破碎碼盤，可靠性能強
應用范圍：
| 機械數據： | 符合標準： | |
|
材料 |
外殼：金屬外殼+粉末涂層 | CE認證 有 |
| 法蘭：鋁法蘭 | 發射干擾 EN61000-6-4 | |
| 軸： 不銹鋼（實心軸）; 銅（盲孔軸） | 抗干擾 EN61000-6-2 | |
|
軸負載 |
軸向：最大50N | 符合ISO9001:2008質量管理體系要求 |
| 徑向：最大80N | ||
| 防護等級 | IP65 | |
| 啟動轉矩 | 25℃時 ≤0.5Nm | |
| 最高轉速 | 6000RPM | |
| 沖擊 | ≤ 50g ,6ms | |
| 震動 | ≤ 10g （10Hz—2000Hz） | |
| 重量 | ≈ 110g 實心軸系列 | |
| ≈ 140g 盲孔軸系列 | ||
| 工作溫度 | -10℃—+75℃ | |
| 存儲溫度 | -20℃—+75℃ | |
| 電氣數據： | |||||||
| 輸出形式 | 推挽（兼容HTL） | RS422（兼容TTL） | NPN集電極開路 | ||||
| 電源電壓 | DC10-30V | DC5V 或 DC10-30V | DC10-30V | ||||
| 反極性保護 | 有 | 有 | 有 | ||||
| 消耗電流(空載) | ≤80mA | ≤80mA | ≤80mA | ||||
| 負載電流(每通道) | ≤60mA | ≤60mA | ≤60mA | ||||
| 響應頻率 | ≤120KHz | ≤120KHz | ≤120KHz | ||||
| 上升沿時間(Tr) | ≤200nS | ≤200nS | / | ||||
| 下升沿時間(Tf) | ≤200nS | ≤200nS | / | ||||
| 信號高電平 | ≥Vcc x 70% | ≥2.5VDC | / | ||||
| 信號低電平 | ≤0.5VDC | ≤0.5VDC | / | ||||
配件
| 附件（另售） | |||
| 名稱 | 鋁合金聯軸器（另售） | 彈簧鋼聯軸器（另售） | |
| 示意圖 | |
|
|
| 型號 | AL1A-xx-xx（長度24） | AL3A-xx-xx（長度35） | AL3C-xx-xx（長度26） |
| 適用系列 | 3806和38T06 | 3806和38T06 | |
圖紙
| 機械尺寸 | |||

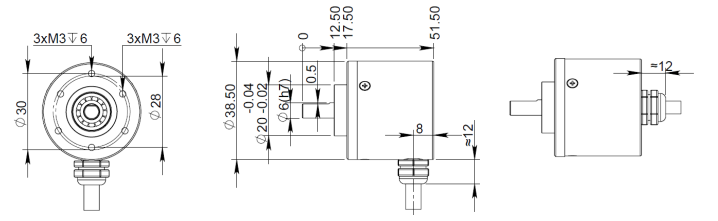

| 夾緊法蘭（AIS3806） | 徑向電纜（GR） | 軸向電纜（GA） | |
|
|
|||

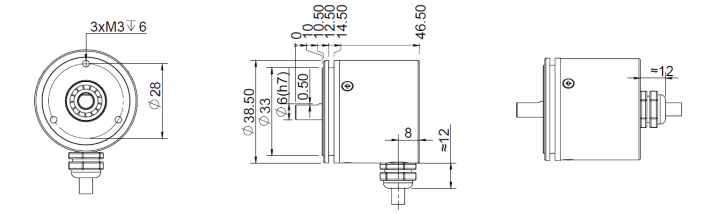

| 同步法蘭（AIS38T06） | 徑向電纜（GR） | 軸向電纜（GA） | ||
|
|
||||

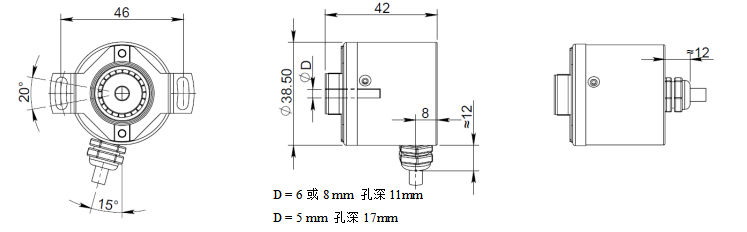

| 盲孔（AIB38） | 徑向電纜（GR） | 軸向電纜（GA） | ||
|
|
||||
常用型號
| 選型說明： |
|
實心軸：
|
|
|
| 盲孔軸： |
|
|
相關視頻
