AGX-CA-R系列位移數顯控制儀（RS485）

工業級位移測量控制，多功能數顯儀
RS485自由協議或Modbus-RTU協議編碼器通訊使用
強大的信號與電源抗干擾容錯功能，安全可靠
功能1：絕對位置顯示、測量、控制，并可冗余輸出
功能2：作為編程器，設置RS485和Modbus-RTU編碼器
顯示：六位，高亮數碼顯示，右側十二段垂直光柱
報警：四組，每組可選：低、高、區間內/外，或關閉
輸出：三種，RS485、Modbus-RTU和模擬量信號
設定：兩種，按鍵或 PC端軟件（支持遠程服務）

所屬分類：

數顯儀表

AGX-CA-R 儀表資料下載 (1).pdf

全選

聯系我們

產品描述
參數
配件
圖紙
常用型號
相關視頻

商品名稱: AGX-CA-R系列位移數顯控制儀（RS485）
產品尺寸: 96×48×110
分辨率: 6位高亮數碼顯示，右側垂直光柱。清晰可辨
安裝方式: 嵌入式安裝
通訊類型: RS485

工業級位移測量控制，多功能數顯儀 RS485自由協議或Modbus-RTU協議編碼器通訊使用 強大的信號與電源抗干擾容錯功能，安全可靠 功能1：絕對位置顯示、測量、控制，并可冗余輸出 功能2：作為編程器，設置RS485和Modbus-RTU編碼器 顯示：六位，高亮數碼顯示，右側十二段垂直光柱 報警：四組，每組可選：低、高、區間內/外，或關閉 輸出：三種，RS485、Modbus-RTU和模擬量信號 設定：兩種，按鍵或 PC端軟件（支持遠程服務）

主要特點：
? 工業級位移測量控制，多功能數顯儀
? RS485自由協議或Modbus-RTU協議編碼器通訊使用
? 強大的信號與電源抗干擾容錯功能，安全可靠
? 功能1：絕對位置顯示、測量、控制，并可冗余輸出

? 功能2：作為編程器，設置RS485和Modbus-RTU編碼器

? 顯示：六位，高亮數碼顯示，右側十二段垂直光柱

? 報警：四組，每組可選：低、高、區間內/外，或關閉

? 輸出：三種，RS485、Modbus-RTU和模擬量信號

? 設定：兩種，按鍵或 PC端軟件（支持遠程服務）

應用范圍：

• 與AAM58-R4、L2、RM、M4編碼器配套使用

• 應用于大量程高精度的直線位移、角度位移測量及控制

• 水利閘門、行車、龍門吊、塔機、鉆井機、港機等

• 非防爆環境下使用

機械數據：		符合標準：
安裝方式	嵌入式安裝	CE認證有
外形尺寸（寬高深）	96 x 48 x 110	發射干擾 EN61000-6-4
開孔尺寸	92.5 x 45.5	抗干擾 EN61000-6-2
材料	塑料	符合ISO9001:2015質量管理體系要求
重量	≈ 250g
工作溫度	-10℃—+60℃
相對濕度	<85%R.H

電氣數據：
工作電壓	110-240VAC（24VDC可定制）
設定方式	面板5位按鍵或連接PC端軟件設定（支持遠程服務）
顯示	六位高亮數碼顯示，小數點及負號可用
	-99999 —— 999999 范圍
	右側十二段垂直光柱，電梯、起重模式可設定，或關閉
輸入	RS485通訊絕對值編碼器（AAM58-R4、L2、RM、M4系列）
	支持單圈12Bits、多圈12Bits編碼器；支持波特率4800、9600、19200、38400、115200
	一路外部置位，置位值可設定，可實現遠程置位
輸出	三種信號類型，RS485自由協議、Modbus-RTU 通訊，數字量信號
輸出	4-20mA 或 0-5V或0-10V，輸出D/A精度16位，模擬量信號可微調
功能1	編碼器每圈長度設定；工作總量程可設定；旋轉方向可設定；
功能1	面板按鍵置位，置位值可設定；16段非線性設置，用于卷揚疊層、弧形門等
功能2	作為編程器，方便設置RS485和4-20mA編碼器，無需使用PC端設置，方便可靠
報警	四組繼電器開關點（250VAC 3A），報警類型：低、高、區間內/外，或關閉可自由設定
安全	密碼設定，防止誤觸發
外供	本儀表可向外提供一路24VDC，100mA電源，可直接給編碼器供電

儀表安裝尺寸：

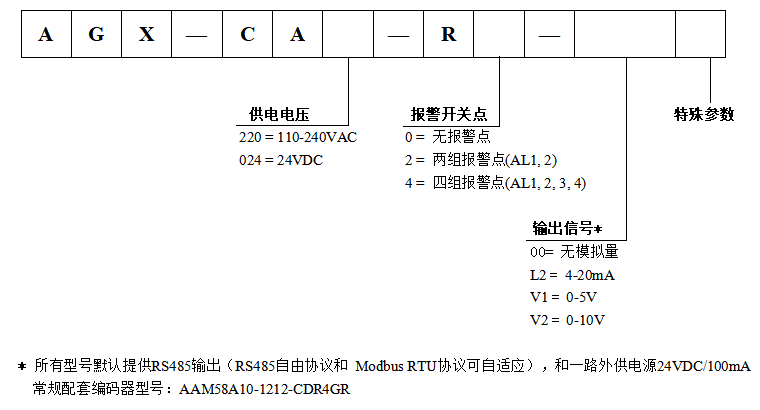

儀表選型：
